 上海金冠新能源集团LED路灯头规格书

2017-05-22 08:18来源:路灯厂家作者:路灯厂-路灯网址:http://www.jinguanjituan.com

   上海金冠新能源集团LED路灯头规格书





LED路灯

特征

1.1人性化光学设计

      整灯无眩光设计,光线柔和舒适。

透镜采用耐高温PC材料,一次浇注成型,避免发黄导致的光衰,透光效果好,透光性能优异,无暗区,无光斑,出光均匀。

1.2长寿命、散热性好

产品外壳采用铝合金设计,灯珠铝基板直接贴于外壳壳体上,更利于散热,延长灯具使用寿命。

1.3高光效、高显指

产品采用高品质SMD LED作为光源,光效、显色指数高,光输出分布均匀;配合高效率LED驱动电源,整灯光功率输出高,节能性能好。

1.4安全性好

    产品采用隔离电源作为光源的驱动电源,电源输出电压符合安全电压范围,雷击.耐压、绝缘和电磁干扰符合国际标准。

采用行业安全标准:

●IEC 60598-1  灯具一般安全要求与实验

●EN55015      电磁干扰——传导

●EN55022      电磁搔扰——辐射

1.5抗氧化、抗辐射的表面处理

    灯具外壳采用静电吸附喷粉处理,抗氧化、抗辐射性能好,经久耐用。

1.6节能环保

      本产品为节能环保产品,不含铅及其它有害物质。

1.7安装方便

      只需几颗螺丝固定,可以调角度使用过程中安装方便。

1.8应用场所

       产品适用于高速公路、城市主干道和次干道、体育馆,学校,工业区,广场等场所的道路照明。

2 技术参数

2.1基本参数

电气特性

电源

恒流驱动电源


LED电压

DC 30~36V

输入电压

AC85~240V 50/60Hz

LED电流

4200~4500mA

输入功率

120W±10%

过电流保护

8000mA

LED功率

115-120W

短路保护

30000mA

功率因素

≧0.95

使用寿命

≧5年

电源效率

≧90%

输出插头线长度

外露220mm

防护等级

防护等级

IP65








2.2光学参数

光学特性

光通量

≧15000Lm


芯片厂家


显色指数

≧75

光源规格

大功率45*45

发光角度

100º±5%

灯珠数量

集成1棵

色  温

2800~3200K;

4000~4500K;

5800~6200K

最大工作温度

65°C

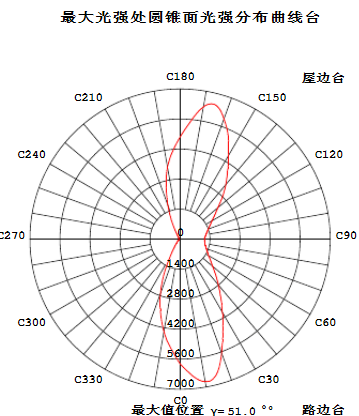

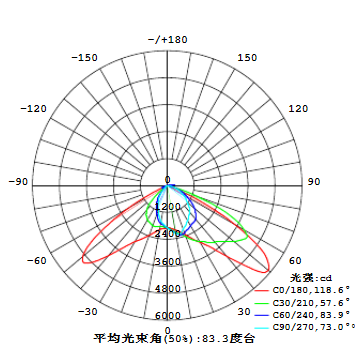

配光曲线




2.3驱动电源技术参数

电气特性

基本特性

电源类型

恒流驱动


恒流精度

±5%

输入功率

114~120W

环境温度Ta

45°C

输入电压

AC85~240V

50/60Hz

机壳温度Tc

65°C

功率因素

≧0.95

输出电流纹波

60mA

电源效率

≧90%

过电流保护

8000mA

输出功率

115-120W

短路保护

30000mA

输出电压

DC 36~48V

过热保护

85°C

输出电流

450mA

抗雷击

6000V

防护等级

IP65


使用寿命

≧5年

特殊要求

认证情况

3C          CE          UL

电源制式

隔离     □非隔离


输入端接线柱

■有       □无

频闪情况(相机捕捉)

□频闪     ■无

输出端接线柱

□有       ■无

电源盒螺丝小盖

□灰色  □紫色  ■黑色

输出简易插座

■无       □有

外露线长

500mm

输入电源线

1.0mm2棕蓝黄三芯线,黑色外层绝缘皮,线长(外露)500mm,AC输入端剥外皮15mm,剥线头6mm,浸锡。


输出电源线规格

0.75mm2红黑双芯线,黑色绝缘外皮,外露线长220mm。


电源线认证

□UL        □VDE        ■3C       □无

灯具规格

根据实际生产图确定灯体尺寸




3灯具保护功能

3.1一次保护

当灯具出现故障输入电流大于2A时,电源输入端保险丝烧毁,保护电网中其它电器不受影响。

3.2二次保护

二次保护包括过电流保护和短路保护,过温保护。

3.2.1过电流保护

当输出电流大于灯具正常工作电流的2.5倍时,电源在30mS内停止电流输出;

3.2.2短路保护

当输出电流大于灯具正常工作电流的5倍时,电源在1mS内停止电流输出。

4使用环境

项目

条件

备注

4.1使用环境温度

-40℃~+50℃


4.2储存环境温度

-25℃~+60℃


4.3环境相对湿度

10%~90%


5检验标准

项目

内容

检率

5.1外观检查

不允许污物、刮痕,异色和离壳。

100%

5.2功能测试

接通功率测试仪,检测功率值;实测值在标称值的±10%范围以内。

100%

5.3老化测试

产品在老化架上老化8小时,产品性能正常用。

100%

5.4包装检查

安装配件、合格证齐全无错误。

100%


6可靠性试验

项目

仪器

测试方法(依据)

6.1耐压测试

耐压测试仪

参照标准IEC 60598-1《灯具通用要求》

电源输入端对灯具外壳应施加频率稳定的正弦波电压2750V+4*U,漏电流不得超过10mA且测试时间为10min仪器不得报警。(注:U是指电源最大的工作电压)

6.2 EMC测试

无线电搔扰实验室

参照标准EN55015和EN55022标准。

6.3 IP测试

安全防护测 试 室

参照标准参照IEC 60598-1《灯具通用要求》

本产品的防护设计为IP68。

6.4盐雾试验

盐雾试验仪

参照标准参照IEC 60598-1《灯具通用要求》

色漆和清漆耐中性盐雾性能的测定和轻工产品金属镀层和化学处理层的耐腐蚀试验方法_中性盐雾(NSS)试验法.                                                                                                                将喷涂件放置盐雾试验仪内需通过96H的测试时间。

6.5高温试验

恒温恒湿箱

灯具放置于仪器中正常工作,待稳定后进行测试;将温度设定在+60°(±2°),湿度在50%;将灯具放在仪器中工作8h。

6.6低温试验

灯具放置于仪器中正常工作,待稳定后进行测试;将温度设定在-40°(±2°),湿度在50%;将灯具放在仪器中工作8h

6.7恒温恒湿测试

灯具放置于仪器中正常工作,待稳定后进行测试;将温度设定在25°(±2°),湿度在50%;将灯具放在仪器中工作8h。

6.8冷热冲击

冷热冲击试验箱

灯具放置于仪器中正常工作,待稳定后进行测试;设备温度设定为-40°到60°,湿度为50%,冲击时间为10min每循环一次,测试50次

7安装使用说明

7.1操作步骤:

  确认交流市电电源线已断开电源后,剥开市电电源线的L线和N线线头;同法,剥开LED灯具驱动电源的输入电源线线头,分别对应将灯具驱动电源输入端的L线接市电的L线,N线接市电的N线。接好后用绝缘电工胶带扎好。

  接好线后,将灯头固定臂上的螺丝扭松,将灯头固定臂连接到灯杆固定臂,调好灯具照射角度,扭紧螺丝。


 7.2安装图:

7.3 安装注意事项

在安装之前请切断电源。安装灯具时,请不要损坏或划破电源线绝缘皮,

以免造成隐患或发生危险。

请切断电源后作业,安装完成后再接通电源!


8维护

8.1  固定螺丝是否有松动,损坏,否则更换(1-2年)

8.2 检验灯具是否倾斜,损坏,予以校正或更换(1-2年)

9注意事项

9.1  在安装使用之前请仔细阅读说明书,遵守操作指引;

9.2  灯具的安装和维护请按专业的人员的指导进行;

9.3  安装过程中所有部件要锁紧,以保证各部件连接牢固可靠;

9.4  未经允许,不得私自打开产品的封盖;

9.5  连接安装或拆卸维修时,要断开电源。                                            这些数据出自上海金冠新能源集团技术部
